Modelos CTZ 180/30-37 y CTZ 400/35-42
Máquina de construcción superrobusta, con un diseño totalmente fiable, diseñada para trabajar a 3 turnos, 720 horas/mes.

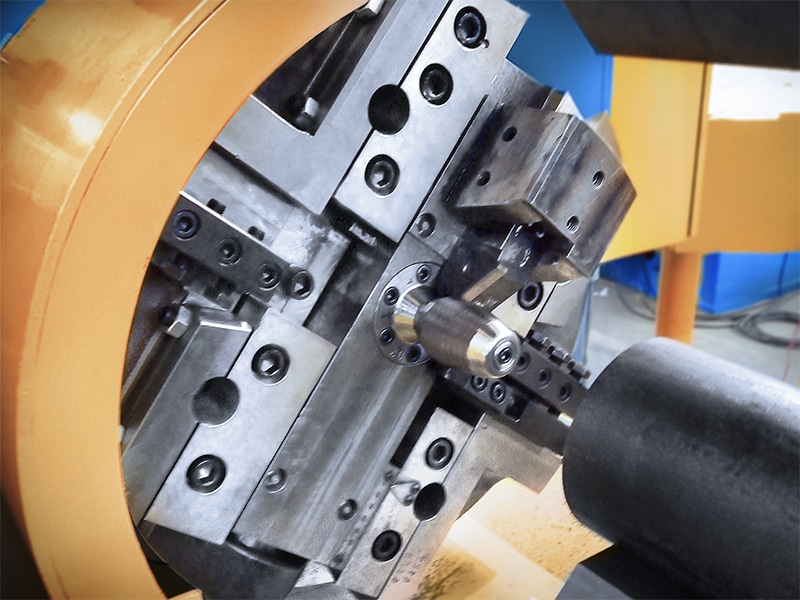

Biseladora con accionamiento del husillo mediante motor de corriente alterna e inversor, avance del husillo mediante brazos articulados, accionado por husillo de bolas con rotación ajustable mediante servomotor con reductor planetario.
Mordazas de sujeción de tubos de 3 puntos, las dos inferiores ajustables directamente desde el panel de control mediante un motorreductor con freno, husillo y codificador. La presión de cierre de la mordaza depende del tamaño del tubo a biselar y se regula automáticamente mediante una válvula de presión proporcional.
En el lateral, la biseladora está equipada con una placa de tope del tubo accionada hidráulicamente para absorber cualquier golpe y colocar correctamente el extremo del tubo antes de que entre en la línea central de biselado.
Lubricación central automática de todas las guías de deslizamiento y de los cojinetes de los husillos de accionamiento.
Incluye transportador de virutas con una capacidad de 1,5 m³/h, 3 metros de longitud y 2 metros de altura.
| Especificações – Tubos: | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| Diâmetro (mm) | 33,4 a 177,8 | ø 168,3″ a ø 406,4″ |
| Espessura de parede (mm) | 2,30 a 30 | 6 a 35 |
| Comprimento (m) | 4,5 a 15 | 6 a 15 |
| Peso (kg/m) | Máximo 1.200 kg/peça | 24 a 332 |
| Tolerância de diâmetro | -0,75 + 1,10% do nominal | API 5CT: + 1% / 0,5% |
| Tolerância de espessura de parede | Mínimo – 12,5% / Máximo + 6,5% |
Mínimo -12,5% / Máximo + 6,5%
|
| Ovalização | Máximo 1% | Máximo 1% |
| Excentricidade (parede max. – parede min.) 1/2 | Máximo 10% da esp. nominal |
Máximo 10% da esp. nominal
|
| Retilineidade total do turbo | 0,2% do comprimento | 0,2% do comprimento |
| Retilineidade das pontas | 3,18 mm/m | 3,18 mm/m |
| Qualidade dos materiais | 1020; P110; X42; X60; X70; X80; L8013 Cr |
A25; A; B; X24; X46; X52; X56; X60; X70; X80
|
| Dureza | 16 a 36 HRc | 16 a 36 HRc |
| Superfície do tubo | Laminado à quente, temperado e revenido |
Laminado a quente, temperado e revenido
|
| Condições das pontas de tubo | Cortadas na serra com lâminas de HM ou HSS |
Cortadas na serra com lâminas de HM ou HSS
|
| Especificações – Instalação: | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| Capacidade | 180 a 260 pç/h | 70 a 220 pç/h |

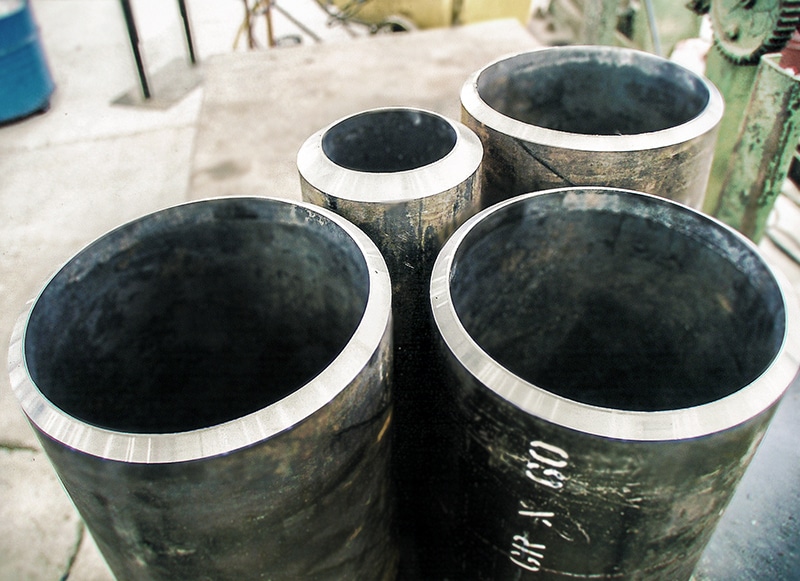

| Chanfro | Externo, face e interno, simultaneamente |
Externo, face e interno, simultaneamente
|
| Ângulo de chanfro externo | 30º e 37,5º | 32,5º, 37,5º e 42,5º |
| Máximo ângulo de saída do chanfro interno: | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| Espessura (mm) | ângulo máx. (graus) | ângulo máx. (graus) |
| Menor que 10,6 | 7º | 7º |
| 10,7 a 14,1 | 9,5º | 9,5º |
| 14,2 a 16,9 | 11º | 11º |
| maior que 16,9 | 14º | 14º |
| Tolerância do chanfro | 30º – 37º | 30º – 37º |
| Tolerância do bisel | 1,6mm +/- 0,8mm | 1,6mm +/- 0,8mm |
| Centragem interna | Sim | Sim |
| Ferramentas | Pastilhas de corte intercambiáveis |
Pastilhas de corte intercambiáveis
|
| Potência de acionamento: | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| Fuso | 2x 90 kW – inversor | 2x 112 kW – inversor |
| Avanço | 2x 8 N.m – servo | 2x 8 N.m – servo |
| Regulagem da morsa | 2x 2 x 0,75 kW – A.C. | 2x 2 x 0,75 kW – A.C. |
| Unidade hidráulica | 1x 2 x 11 kW – A.C. | 1x 2 x 11 kW – A.C. |
| Lubrificação central | 2x 1,15 kW – A.C. | 2x 1,15 kW – A.C. |
| Esteira | 2x 0,6 kW – A.C. | 2x 0,6 kW – A.C. |
| Ventilação motor 90 kW | 2x 0,20 kW – A.C. | 2x 0,20 kW – A.C. |
| Peso unitários: | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| 2x Chandradoras | 15.000 kg (2x) | 30.000 kg (2x) |
| 1x Unidade hidráulica | 750 kg | 750 kg |
| 2x Transportador de cavalos | 1.250 kg | 1.250 kg |
| Dimensões externas (comprimento x largura x altura) | Modelo CTZ 180/30-37 | Modelo CTZ 400/35-42 |
| Chanfradora | 3,3 x 1,4 x 2,7 m | 45,3 x 2,2 x 4,2 m |
| Unidade hidráulica | 1,5 x 0,5 x 1,8 m | 1,5 x 0,5 x 1,8 m |
| Transportador de cavalos | 4,4 x 0,6 x 1,95m | 4,2 x 0,6 x 1,85 m |
